MASSGESCHNEIDERTE BEDIENTAFELN

Die Entwicklung und die serielle Herstellung von Bedientafeln gehören zu einer der grössten Stärken, welche EASYsa seit beinahe 20 Jahren kontinuierlich fördert und verbessert.

Unsere Kompetenzen und unsere Erfahrung haben uns erlaubt, eine grosse Anzahl von verschiedenen Modellen zu erarbeiten und diese Versionen zu mehreren Tausend herzustellen.

Wir passen unsere Konzeptionen an die Nachfrage unserer Kunden an, um ihnen die bestmögliche Lösung für grosse Serien oder für limitierte Mengen zu bieten.

Die Pflege der Benutzer-Schnittstelle bedeutet auch die Pflege des Images Ihrer Maschine…

Für Ihre KundenFür Sie
+ Freude + Qualität
+ Effizienz + Erfolg
- Fehler - Kosten

Funktionen und Ergonomie

EASYsa - Key sheet for control panels

  • Polyester Membran
  • 3M Collage
  • Resistenz in aggressiven Umgebungen
  • Farben der Membran und des Siebdrucks nach Wahl

Membran

EASYsa - Stickers for control panels

  • Fixierung mittels Siebdruck auf Membran
  • Eingliederung von Etiketten

Legenden

EASYsa - Flat keys for control panels

  • 15x15mm oder 19x19mm
  • Flaches oder geprägtes Aussehen
  • LED Beleuchtung
  • Farben: rot, grün, gelb, blau oder weiss
  • Gravierte Legende oder abziehbares Etikett

Kurzhubtasten

EASYsa - Push buttons for control panels

  • Form, Grösse und Farbe nach Wahl
  • Simple oder multiple Kontakte
  • Externe Anschlussklemmen und/oder Verbindung auf der Schnittstellensteuerung

Druckknöpfe

EASYsa - Key switches for control panels

  • 2 oder 3 Positionen
  • Gehalten oder mit Impulsen
  • Verschiedene Schlüsselmodelle
  • Verschiedene Modelle für Schlösser, eingerastete Position
  • Gravierte Legende oder abziehbares Etikett

Schlüsselschalter

EASYsa - Rotary selectors for control panels

  • Bis zu 16 Positionen
  • Gray Kodierung, binär
  • 2 Knopftypen zur Auswahl
  • Gravierte Legende oder abziehbares Etikett

Drehschalter

EASYsa - Emergency stops for control panels

  • 1, 2 oder 3 Kontakte NO oder NC
  • IEC60364-5-53 konform

Not-Aus-Schalter

EASYsa - Handwheels for control panels

  • 60mm oder 80mm
  • 100 Impulse/Drehung
  • Signale A und B
  • Versorgung 5V-12VDC

Elektronisches Handrad

EASYsa - Displays for control panels

  • Fenster für Bildschirmanzeige oder PC Panel
  • LCD Anzeige oder 7-Segment-Anzeige

Anzeigen

EASYsa - Connectors for control panels

  • USB
  • RS232
  • Andere Verbindungen auf Anfrage

Frontseitige Anschlüsse

EASYsa - Interfaces for control panels

  • Parallele Verbindung
  • IO Link Fanuc
  • Ethercat
  • WiFi

Schnittstellensteuerung

EASYsa - Base plates for control panels

  • Eloxiertes Aluminium
  • Integrierte Neoprendichtung
  • Fixierung mit Frontschrauben oder unsichtbaren Bolzen

Grundplatte

Realisierungen…

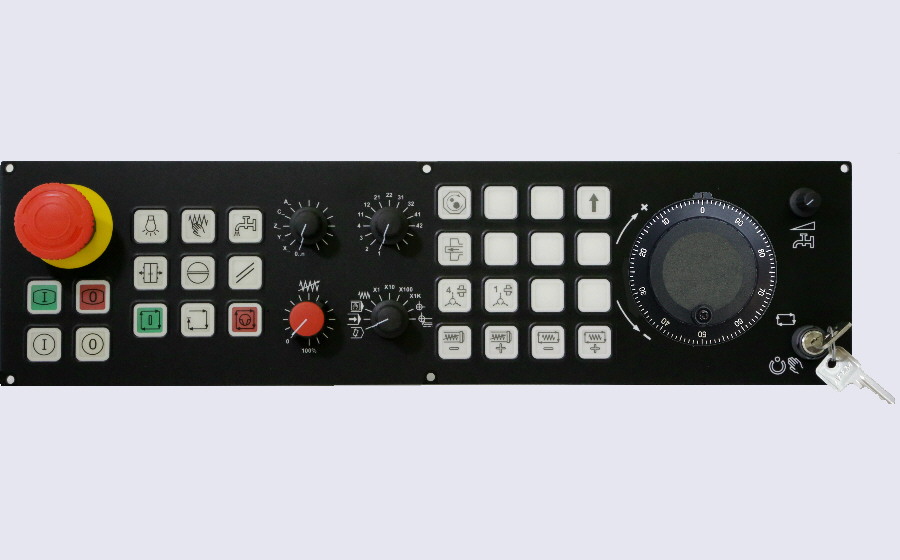

EASYsa - T-EVO operators panel

  • Fixe und anpassbare Legenden
  • 450 x 200 mm, Fixierung mit 6 Schrauben
  • 29 Leuchttasten
  • 4 Drehschalter
  • 1 Schlüsselschalter
  • 1 Not-Aus-Schalter
  • 1 Potentiometer
  • 1 optionales elektronisches Handrad
  • Fanuc IO Link Schnittstelle

​T-Evo

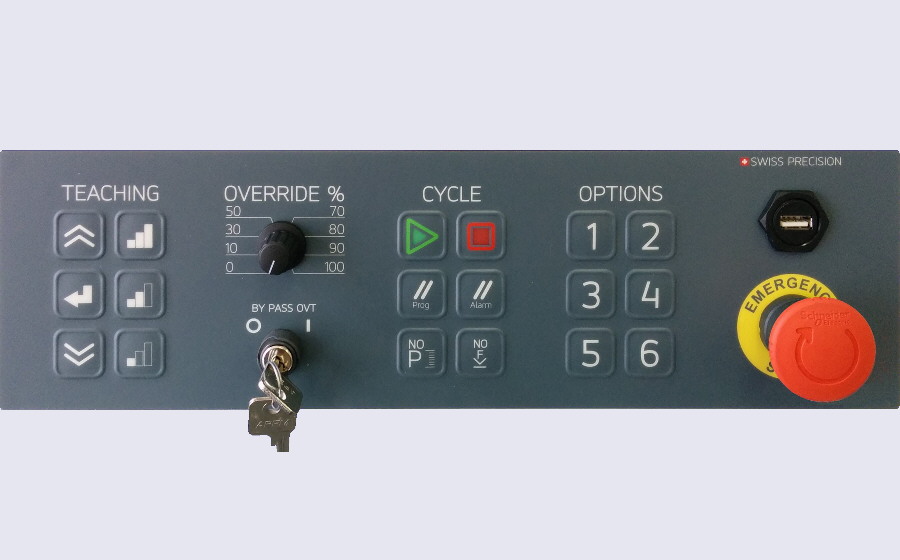

EASYsa - HU-HU6

  • Fixe Legenden
  • 380 x 110 mm, Fixierung mit 6 Schrauben
  • 18 Leuchttasten
  • 1 Drehschalter
  • 1 Schlüsselschalter
  • 1 Not-Aus-Schalter
  • 1 USB Verbindung
  • Parallele Schittstelle

​HU-HU6

EASYsa - HU-V2

  • Fixe Legenden
  • 56 x 140 mm, Fixierung mit 4 Schrauben
  • 8 Leuchttasten
  • Parallele Schnittstelle

​HU-V2

EASYsa - EC-KB12

  • Fixe und anpassbare Legenden
  • 290 x 200 mm, Fixierung mit 4 Schrauben
  • 43 Leuchttasten
  • 10 Kontrolleuchten
  • 1 Drehschalter
  • 2 Schlüsselschalter
  • 1 Not-Aus-Schalter
  • 1 optionales elektronisches Handrad
  • Fanuc IO Link Schnittstelle

​EC-KB12

EASYsa - HE-KB12

  • Fliegende Tafel
  • Fixe Legenden
  • 200 x 200 x 52 mm
  • 9 Leuchttasten
  • Parallele Schnittstelle

​HE-KB12

EASYsa - RT-KB380

  • Fixe Legenden
  • 380 x 520 mm, Fixierung mit 6 Bolzen
  • 2 Leuchtdrucktasten
  • 33 Leuchttasten
  • 47 unbeleuchtete Tasten
  • 3 Drehschalter
  • 1 Schlüsselschalter
  • 1 Not-Aus-Schalter
  • Fanuc IO Link + MDI Schnittstellen

​RT-KB380

EASYsa - RT-KB290

  • Fixe Legenden
  • 290 x 115 mm, Fixierung mit 6 Bolzen
  • 9 Leuchttasten
  • 1 Drehschalter
  • 1 Schlüsselschalter
  • 1 Not-Aus-Schalter
  • Spezifische Schnittstellen

​RT-KB290

EASYsa - NI-KB02

  • Fixe Legenden
  • 148 x 100 mm, Fixierung mit 4 Bolzen
  • 8 Leuchttasten
  • WiFi Kommunikation
  • Parallele Schnittstelle

​NI-KB02
