PUPITRE DE COMMANDE SUR MESURE

Le développement et la fabrication en série de pupitres de commande sont un des points forts que EASYsa cultive et améliore continuellement depuis près de 20 ans.

Nos compétences et notre expérience nous ont permis de concevoir nombre de modèles différents et d’en fabriquer certaines versions en milliers de pièces.

Nous adaptons nos conceptions aux demandes de nos clients pour apporter la réponse optimale pour les grandes séries comme pour des quantités limitées.

Soigner l'interface opérateur,
c'est aussi soigner l'image de votre machine …

Pour votre client Pour vous
+ plaisir + qualité
+ efficacité + succès
- erreurs - coûts

Fonctionnalités et ergonomies

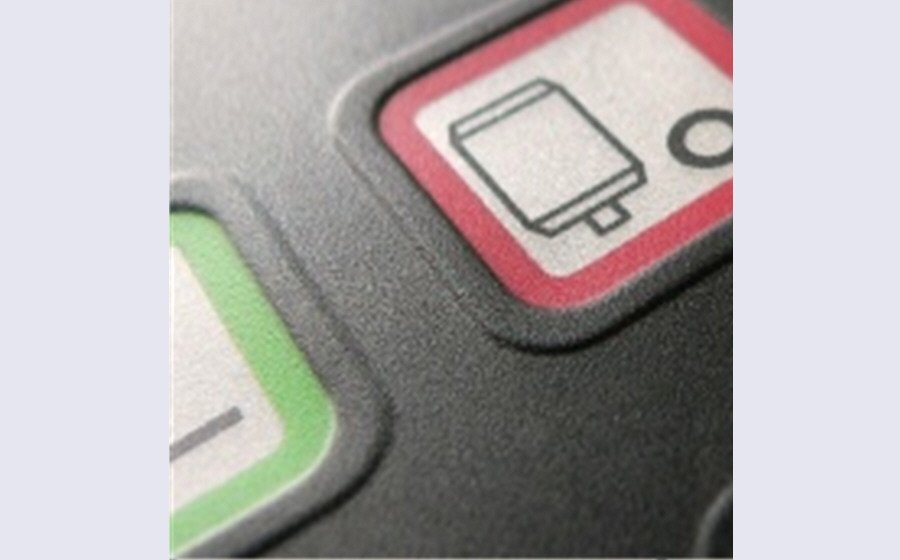

EASYsa - Key sheet for control panels
  • Membrane polyester
  • Collage 3M
  • Résistante aux environnement agressifs
  • Couleurs de la membrane et la sérigraphie à choix

Membrane

EASYsa - Stickers for control panels
  • Fixes par sérigraphie sur la membrane
  • Libre par insertion d'étiquettes

Légendes

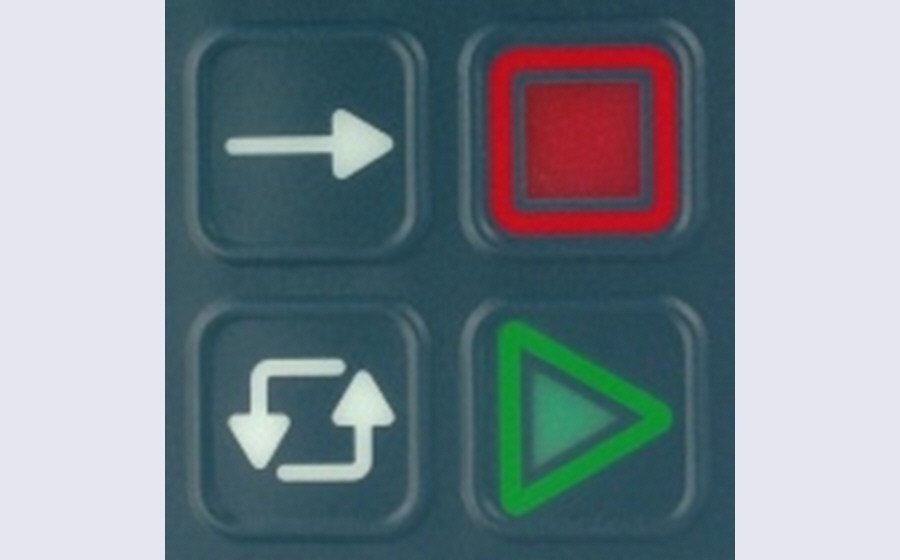

EASYsa - Flat keys for control panels
  • 15x15mm ou 19x19mm
  • Apparence plate ou gaufrée
  • Eclairage LED
  • Couleurs : rouge, vert, jaune, bleu ou blanc
  • Légende gravée ou étiquette amovible

​Touches à faible course

EASYsa - Push buttons for control panels
  • Forme, taille, couleur à choix
  • Contacts simples ou multiples
  • Bornes de connexions externes et/ou connexion sur l'interface de commande

​Boutons poussoirs

EASYsa - Key switches for control panels
  • 2 ou 3 positions
  • Maintenu ou à impulsion
  • Différents modèles de clés
  • Différents modèles de serrure, position prisonnière
  • Légende gravée ou étiquette amovible

​Interrupteurs à clé

EASYsa - Rotary selectors for control panels
  • Jusqu’à 16 positions
  • Codage Gray, binaire
  • 2 types de bouton à choix
  • Légende gravée ou étiquette amovible

​Sélecteurs rotatifs

EASYsa - Emergency stops for control panels

  • 1, 2 ou 3 contacts NO ou NC
  • Conformité IEC60364-5-53

Boutons d’arrêt d’urgence

EASYsa - Handwheels for control panels
  • 60mm ou 80mm
  • 100 impulsion/tour
  • Signaux A et B
  • Alimentation 5V-12VDC

​Manivelles électroniques

EASYsa - Displays for control panels
  • Fenêtre pour insertion d'écran ou de Panel PC
  • Affichage LCD ou 7 segments

Affichages

EASYsa - Connectors for control panels
  • USB
  • RS232
  • Autres connecteurs sur demande

​Connecteurs frontaux

EASYsa - Interfaces for control panels
  • Liaison parallèle
  • IO Link Fanuc
  • Ethercat
  • Wifi

​Interface de commande

EASYsa - Base plates for control panels
  • Matière aluminium éloxé
  • Étanchéité par joint néoprène incrusté
  • Fixation par vis frontales ou goujons invisibles

​Plaque de base

Réalisations...

EASYsa - T-EVO operators panel
  • Légendes fixes et personnalisables
  • 450 x 120 mm, fixation 6 vis
  • 29 touches lumineuses
  • 4 sélecteurs rotatifs
  • 1 interrupteur à clé
  • 1 bouton d’arrêt d’urgence
  • 1 potentiomètre
  • 1 manivelle électronique en option
  • Interface Fanuc IO Link

​T-Evo

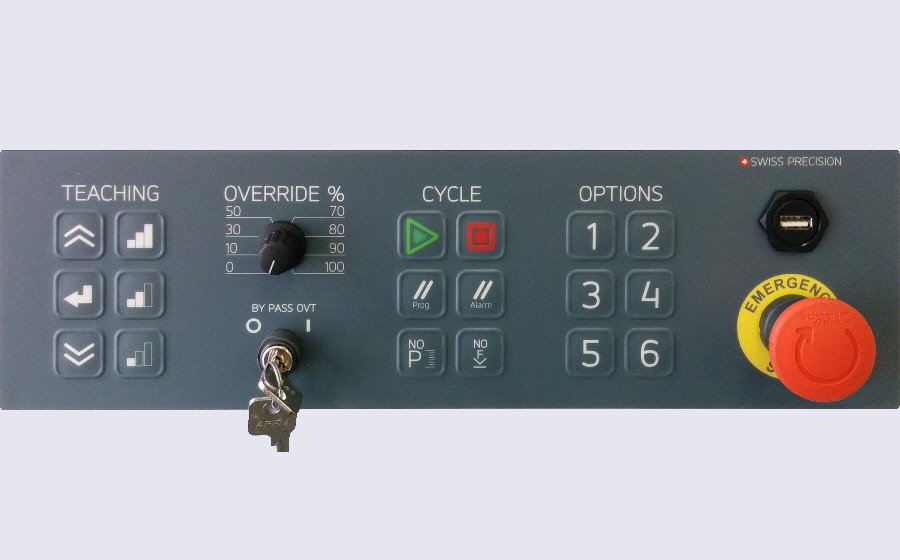

EASYsa - HU-HU6
  • Légendes fixes
  • 380 x 110 mm, fixation 6 vis
  • 18 touches lumineuses
  • 1 sélecteur rotatif
  • 1 interrupteur à clé
  • 1 bouton d’arrêt d’urgence
  • 1 connecteur USB
  • Interface parallèle

​HU-HU6

EASYsa - HU-V2
  • Légendes fixes
  • 56 x 140 mm, fixation 4 vis
  • 8 touches lumineuses
  • Interface parallèle

​HU-V2

EASYsa - EC-KB12
  • Légendes fixes et personnalisables
  • 290 x 200 mm, fixation 4 vis
  • 43 touches lumineuses
  • 10 voyants lumineux
  • 1 sélecteur rotatifs
  • 2 interrupteurs à clé
  • 1 bouton d’arrêt d’urgence
  • 1 manivelle électronique en option
  • Interface Fanuc IO Link

​EC-KB12

EASYsa - HE-KB12
  • Pupitre volant
  • Légendes fixes
  • 200 x 200 x 52 mm
  • 9 touches lumineuses
  • Interface parallèle

​HE-KB12

EASYsa - RT-KB380
  • Légendes fixes
  • 380 x 520 mm, fixation 6 goujons
  • 2 boutons poussoirs lumineux
  • 33 touches lumineuses
  • 47 touches non lumineuses
  • 3 sélecteurs rotatifs
  • 1 interrupteur à clé
  • 1 bouton d’arrêt d’urgence
  • Interfaces Fanuc IO Link + MDI

​RT-KB380

EASYsa - RT-KB290
  • Légendes fixes
  • 290 x 115 mm, fixation 6 goujons
  • 9 touches lumineuses
  • 1 sélecteur rotatif
  • 1 interrupteur à clé
  • 1 bouton d’arrêt d’urgence
  • Interfaces spécifique

​RT-KB290

EASYsa - NI-KB02
  • Légendes fixes
  • 148 x 100 mm, fixation 4 goujons
  • 8 touches lumineuses
  • Communication Wifi
  • Interface parallèle

​NI-KB02
